SV 106D

热销

手臂和全身振动

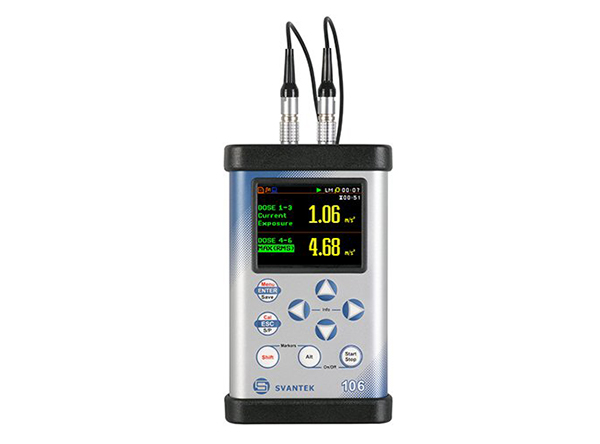

六通道人体振动分析仪

产品名称:六通道人体振动分析仪

产品型号:SV 106D

生产厂家:SVANTEK

SV 106D六通道人体振动计和分析仪符合ISO 8041:2005标 准的要求,是根据ISO 2631-1,2&5,ISO 5349和欧洲议会 指令2002/44 / EC进行测量的理想选择。 这款革命性的袖珍 型仪器可使用两个三轴加速度计进行同时测量(例如,可以 进行双手振动或全身振动测量)。

SV106D是一款六通道人体振动计及分析 仪。它可以与两个三轴传感器一起使用, 同时测量双手或手和全身的振动。

SV106D概述

Svantek SV106D是一款六通道人体振动(全身和手臂、建筑物)分析仪。该仪器符合 ISO 8041-1:2017 标准,是符合 ISO 2631-1、2&5、ISO 10326、ISO 5349-1&2 和欧盟指令 2002/44/EC 测量的理想选择。这种小型仪器使用两个三轴加速度计同时进行测量(例如,可以进行双手振动或三轴座椅传递测量)。该仪器提供RMS、VDV、CRF、OVL、峰值、 峰-峰值、MTVV、最大值、矢量、A(8)、ELV、EAV 结果以及 HVM 测量所需的所有计权滤波器。

手臂振动测量

利用所有手传振动测量要求的额外滤波器,包括频带限制滤波器,仪器能进行AEQ,RMS,峰值,峰峰值或像A(8),A(4)和A(2)剂量结果的测量。带有三轴加速度计的SV105系列套件,能非常方便地佩戴及测量手传振动暴露。

  • 满足ISO 8041:2005的人体振动计,ISO 5349-1&2的手传振动测量,ISO 20643的手持式机械振动测量
  • 六通道加速度和两通道静态力的测量
  • 每个加速度通道有两个运算组配置
  • 1/1或1/3倍频程实时分析
  • 时域信号记录和声音事件记录
  •  A(8), A(4)日接触剂量的自动计算

全身振动测量

使用频率加权瞬时振动加速度的四次方计算振动剂量值VDV。全身振动日暴露量 A(8) 以最高 (RMS) 值或最高振动剂量值 (VDV) 计算。内置所有全身振动测量要求的计权滤波器,仪器能进行RMS,峰值,峰峰值,VDV,MTVV结果的测量。

  • 满足ISO 8041:2005的人体振动计
  • 符合ISO 2631-1,2&5包括VDV和MTVV的全身振动测量
  • SEAT传递率测量
  • 1/1或1/3倍频程实时分析
  • 时域信号记录
  • 易于远程编程和数据传输的Supervisor软件

建筑物振动测量

SV106D 是六通道振动计和分析仪,适合测量建筑物的振动,一个典型的应用是测量引起打搅住宅居民的振动。SV106D 一个独特的能力是可以同时使用两个三轴加速度器进行测量,这使SV106在市场上成为用于建筑物振动测量最有效节省成本的方案。

  • 同时2个三轴或6个单轴振动测量
  • 每个通道有两个运算组配置,可以同时进行加速度和速度评估
  • 均方根(RMS)加速度的时间历史数据记录
  • 峰值质点速度(PPV)评估
  • 振动剂量值(VDV)的历史时间数据记录
  • 符合ISO 2631,BS 6472和BS 7385的计权滤波器
  • 符合DIN 4150和DIN 45669的KB滤波器
  • 1/1或1/3倍频程实时分析
  • WAV格式的时域信号记录

SVANTEK 分析软件

  • 容易使用,直观界面
  • 容易管理和浏览测量数据
  • 使用模板非常方便和快速生成报告
  • 强有力的数据分析工具
  • 按照 ISO 5349-2的手传振动暴露计算
  • 按照ISO 2631-1的全身振动暴露计算
  • 使用Svan PC++EM软件模块进行建筑物振动分析及报告
  • 使用Svan PC++Wave软件模块对振动Wave文件后分析,例如FFT,1/6,1/12倍频程

视频介绍

技术规格

技术参数
应用领域手臂振动、全身振动、建筑物振动
通道数6
传感器类型支持IEPE/MEMS
测量范围

取决于传感器

SV 38V:0.01 m/s² RMS ÷ 50 m/s²ⁿ Peak

SV 105A:0.1 m/s² RMS ÷ 2000 m/s²Peak

SV 84: 灵敏度1000mv/g,频率0.2÷3700Hz

频率范围0.1 ÷ 2000 Hz (取决于传感器)
计权滤波器Wd、Wk、Wm、Wb、Wc、Wj、Wg、Wf、Wh、Wp、HP、KB、Vel3
1/1倍频程选配
1/3倍频程选配
WAV录音选配
输入接口2 x LEMO 5-pin
通讯接口USB-C、I/O端口
内存32 GB 可扩展至128G
工作温度范围-10℃~50℃
工作湿度范围相对湿度≤90%,无冷凝
重量390g
尺寸140×83×33mm

我们公司的政策是不断创新和发展我们的产品。
因此,我们保留在不提前告知的情况下,更改产品规格的权利。
