SVAN 977

高达40 kHz

1 级声音与振动分析仪

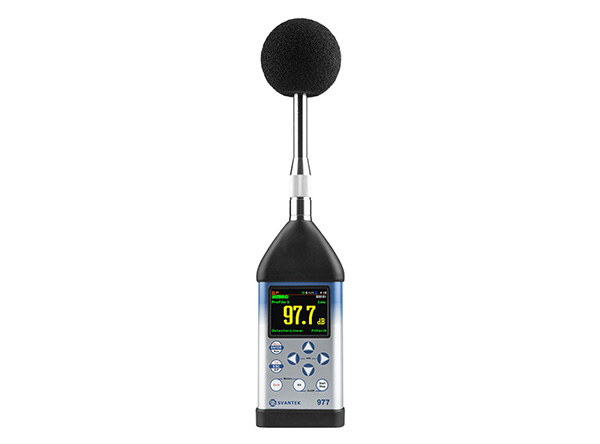

产品名称:声音与振动分析仪

产品型号:SVAN 977

生产厂家:SVANTEK

SVAN 977 是一款1级声音和振动测量分析仪,专为建筑声学、职业噪声和环境噪声测量而设计。该设备提供新的 1/2 英寸麦克风 MK255,频率范围从 3 Hz 开始,具有出色的长期灵敏度稳定性。

SVAN 977 具有内置蓝牙® 接口,可与智能手机应用(如建筑声学助手)进行无线连接,扩展了专门用于建筑声学的测量功能。

SVAN 977A 是一款全数字 1 级声音与振动分析仪,专为一般声学与振动、环境噪声、职业健康和建筑声学测量而设计。
该仪器具有用户可自行调配的三个声学与振动配置文件,各自使用独立定义的频率滤波器和 RMS 检测器时间常数进行并行测量。每个配置文件提供大量结果(如进行声音测量的 Spl、Leq、Sel、Lden、LEPd、Ltm3、Ltm5、Lnn、LR15、LR60、Ovl、峰值、最大值和最小值, 和进行振动测量的RMS、Ovl、峰值、P-P)。

每个配置的先进的时间历史通过记录在安装在仪表底部的 SD 卡上提供有关测量信号的完整信息,并且可以通过USB 接口和 SvanPC+++ 软件轻松下载到任何 PC。

1级声级计及分析仪

  • 3Hz 至 20 kHz频率范围内以符合 1 级 IEC 61672-1:2013 精度实施噪声测量 (Spl、Lmax、Lmin、Lpeak、Leq、Sel、Lden、LEPd、Ltm3、ltm5和10 x Lnn统计)。
  • 平行的脉冲,快速和慢速探测器与A,B,C,Z,U, UA和LF频率滤波器一起用于测量。
  • 双测量范围:25 dB rms(A)÷123 dB峰值(低)和35 dB rms(A)÷140 dB峰值(高)。
  • 1/1倍频程和可选1/3倍频程实时分析- 符合1级IEC 61260-1:2014的10个中心频率为31,5 Hz÷16 kHz的滤波器和31个中心频率为20 Hz÷20 kHz的滤波器。
  • 可选的混响时间RT60分析功能,适用于1/1倍频程或1/3倍频程,三个总RMS级(A、C和Z计权),符合ISO 3382标准。


振动计及分析仪

  • 一般振动测量(加速度,速度和位移)符合ISO 20816-1:2016标准,频率范围取决于所连接的加速度计,即0.5 Hz÷14 kHz使用SV 80通用型传感器。
  • 并行的RMS或最大,峰值,峰值-峰值测量。
  • HP,HP1,HP3,HP10,Vel1,Vel3,Vel10,VelMF,Dil1,Dil3,Dil10和Wh计权滤波器。
  • 1/1倍频程和可选的1/3倍频程实时分析 - 15个滤波器,中心频率为1 Hz÷16 kHz,45个滤波器,中心频率为0.8 Hz÷20 kHz,1 级 IEC 61260-1:2014。
  • 使用RPM探头进行可选的RPM测量,连接到SVAN 977A的I / O插座。
  • 使用预选频率计权滤波器和屏幕执行的单个总体总值的可选FFT分析。

频率分析,超声波,声波记录

对1/1或1/3倍频带内的信号进行频率分析,可以确定高频或低频对总体值的影响。可选麦克风SV 977D提供高达40千赫的超声波分析。超声波波段通常被认为是20千赫以上的频率范围。

允许的超声水平的限制通常用在1/3倍频频带中指定的Leq和Max值表示,分别为20 kHz、25 kHz、31.5 kHz和40 kHz。

SV 977D还提供了时域信号记录选项-记录原始信号样本的定义频率高达48 kHz。svanpc++程序可对高质量的波文件(48 kHz, 24位)进行后处理,如音调计算。

RT60混响时间测量

RT60分析是 SVAN 977 的可选功能,它为 1/1倍频程频段(从 63 Hz 到 16 kHz)或 1/3 倍频段(从 50 Hz 到 20 kHz)和三个总 RMS 级别(A、C和Z计权)提供混响时间计算。SVAN 977 中实施的整个测量过程和计算符合 ISO 3382 标准。
使用SVAN 977,可以通过两种测量方法获得房间的混响时间:脉冲响应法(脉冲)和中断噪声法(衰减)。方法的选择取决于所使用的声源的类型。脉冲方法设计用于使用脉冲声源(如手枪射击、花瓣爆炸)进行测量,而衰减方法则用于在房间被宽或窄波段声音激发时进行测量噪声源(通常是粉红色噪声)。

仪器中应用的混响时间分析由两部分组成:

  1. 在测量期间记录房间的声学响应的测量部分。
  2. 计算测量室响应的混响时间(EDT、RT20、RT30和RTUser)的计算部分。

远程通信

适用于移动应用的Bluetooth®接口
SV 977声级计内置的Bluetooth®接口与智能手机应用程序一起,扩展了智能手机提供的所有功能的测量功能。智能手机应用程序帮助用户以时间历史图和数值的形式预览结果。移动设备显示器的尺寸使得显示频谱视图(例如1/3倍频程分析)变得方便。

对于建筑声学,智能手机应用程序帮助用户根据ISO 16283计算隔音效果。隔音效果显示在显示屏上,并以符合ISO要求的报告形式显示。

SvanPC ++ 分析软件

是一款支持SVANTEK测量仪器的高级PC软件,包括SV10x,SVAN95x和SVAN97x系列。 这是一个先进的应用程序,借助它可以实现各种已有的或扩展的功能,这使得每款产品都更易于使用。

为了给用户提供更好的服务, SvanPC ++软件已经被划分为各具特色的几个专用模块。

主模块是免费的,提供从仪器到PC的测量数据下载、测量设置创建、基本Leq / RMS重新计算、文本测量结果,以表格和图形来表示,可导出数据到电子表格或文本编辑器等功能应用。

SvanPC ++的基本版本可以通过另外的支付以进行扩展,可分为:环境监测,建筑声学或远程通信。

视频介绍

技术规格

技术参数
符合标准1型:IEC 61672-1:2013;1级:IEC 61260-1:2014
计权滤波器A,B,C,Z,LF,U,AU,HP,HP1,HP3,HP10,Vel1,Vel3,Vel10,VelMF,Dil1,Dil3,Dil10和Wh计权滤波器。
时间常数慢,快,脉冲
麦克风Microtech Gefell MK 255,50 mV/Pa,预极化1/2″电容麦克风
线性工作范围23 dBA RMS ÷ 140 dBA Peak(根据IEC 61672)
频率范围3 Hz ÷ 20 kHz (可高达40Hz)
总动态测量范围16 dBA RMS ÷ 140 dBA Peak(典型的从本底噪声到最高水平)
本地噪声级别<16 dBA RMS
分析仪

1/1 倍频程或可选 1/3 倍频程分析,高达40.0 kHz频带符合1级:IEC 61260-1

FFT分析1600线,高达40 kHz频带(选项)

转速与振动同步测量(选配)

RT 60 混响时间测量(选配)

显示超高对比度(10000:1)OLED 2.4″英寸彩色屏(320 × 240 像素)
尺寸 / 重量343 × 79 × 39 mm / 0.6kg(含电池)

我们公司的政策是不断创新和发展我们的产品。
因此,我们保留在不提前告知的情况下,更改产品规格的权利。
